ساعت اندیکاتور چیست؟
یکی از رایج ترین ابزار اندازه گیری دقیق، ساعت اندیکاتور یا ساعت اندازه گیری است که به کاربر خود کمک میکند تا اختلاف یا انحراف از اندازه استاندارد را شناسایی کند.
هر چه بزرگنمایی یک ساعت اندیکاتور بیشتر باشد، این دستگاه با دقت بالاتری این اختلاف را نشان میدهد.
کاربرد ساعت اندیکاتور در صنعت
در مراحل مختلف تولید قطعات و ابزار آلات، جهت اندازه گیری موارد زیر در صنعت به کار می رود:
کنترل و اندازه گیری قطر، طول، عرض و ارتفاع قطعات
تنظیم ماشینهای ابزار و قطعات آن
اندازه گیری و محاسبه انحراف قطعات خودرو
موارد استفاده از ساعت اندیکاتور
حالا که در مورد کاربردهای این ساعت اطلاعات لازم را کسب کردیم، به چند نمونه از موارد استفاده از این کاربردها اشاره خواهیم کرد.
کنترل مسطح بودن قطعه یا شیء
اگر شما قصد بررسی مسطح بودن یک سطح افقی را دارید، این ابزار میتواند گزینه مناسبی باشد.
برای این منظور باید ساعت اندازه گیری را بر روی نگهدارنده فیکس کنید و با حرکت میله، مقدار پستی و بلندی سطح را اندازه گیری نمایید.
کنترل گردی محور عمودی
برای اطمینان از گردی یک محور عمودی، میتوان از ساعت اندیکاتور و یک میله شیاردار استفاده میشود که ساعت اندیکاتور بر روی پایه ساعت شیاردار ثابت می شود و با حرکت میله مدرج، اختلاف اندازه سطوح محاسبه میشود.
الایمنت کوپلینگ کردن با کمک ساعت اندازه گیری
یکی از پرکاربردترین موارد استفاده از ساعت اندیکاتور، الایمنت کوپلینگ است این کار جهت هم راستا یا کوپلینگ کردن دو شفت استفاده میشود.
اندازه گیری زاویه مخروط
برای اینکار در کنار یک ساعت اندیکاتور باید از وسیله ای برای فیکس کردن قطعه مخروطی شکل به نام مرغک استفاده کنیم با حرکت دادن ساعت اندیکاتور میتوانیم زاویه مخروط را محاسبه کنیم.
کنترل گردی بیرونی استوانه
ترکیب ساعت اندیکاتور و مرغک میتواند برای محاسبه و کنترل گردی قشر خارجی استوانه ها نیز مناسب باشد.
برای این منظور نیز مانند محاسبه زاویه مخروط عمل میکنیم و با حرکت ساعت اندازه گیری متوجه انحراف قطعه میشویم.
محاسبه انحنای قطعات
به کمک یک ساعت اندیکاتوری میتوانیم انحنای قطعات را بررسی و اندازه گیری کنیم،ساعت اندیکاتور یکی از پرکاربردترین وسایل در ساخت قطعات بیضی شکل میباشد.
ساعتهای آنالوگ و دیجیتال و انواع آنها
ساعتهای اندیکاتور در دو دسته کلی آنالوگ و دیجیتال و در انواع مختلف در بازار ابزارآلات دقیق وجود دارد.

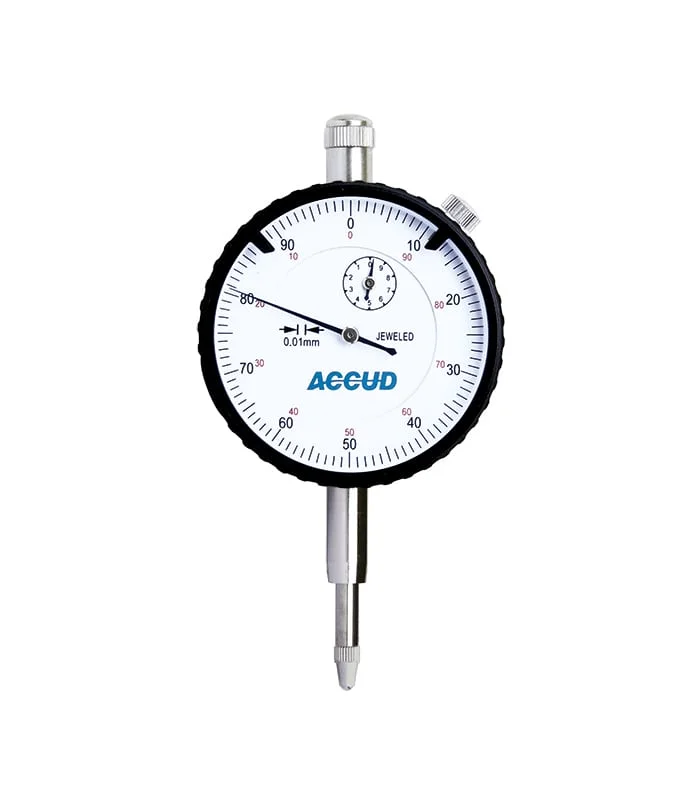

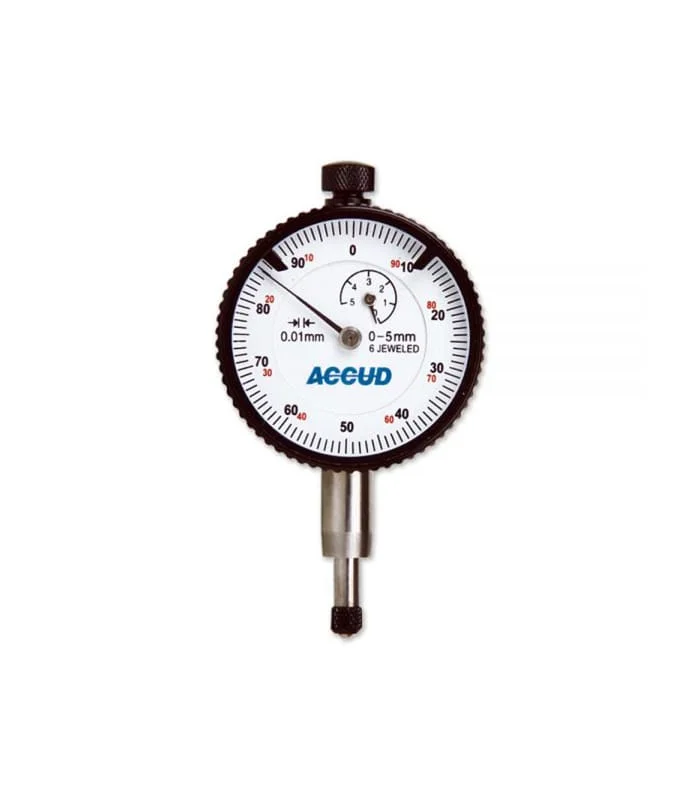

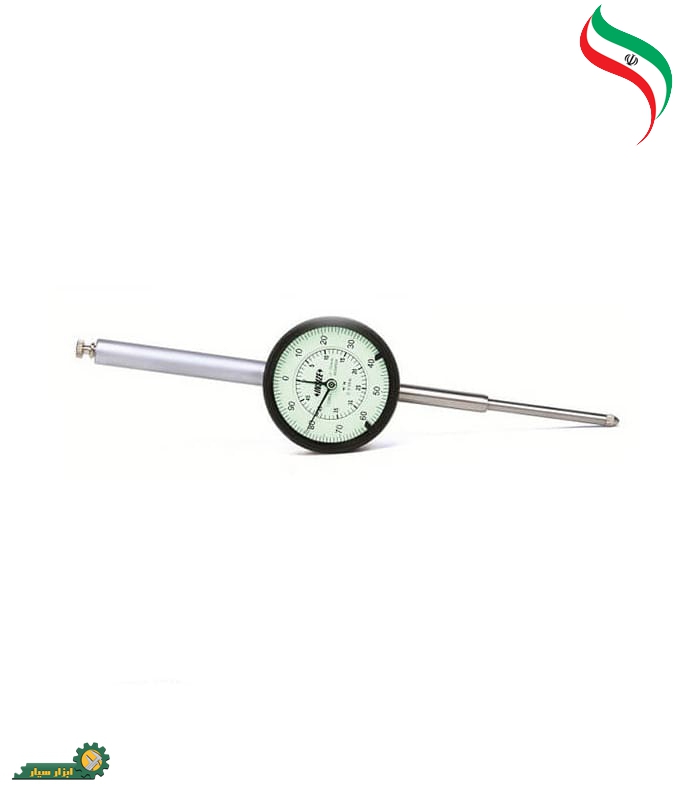

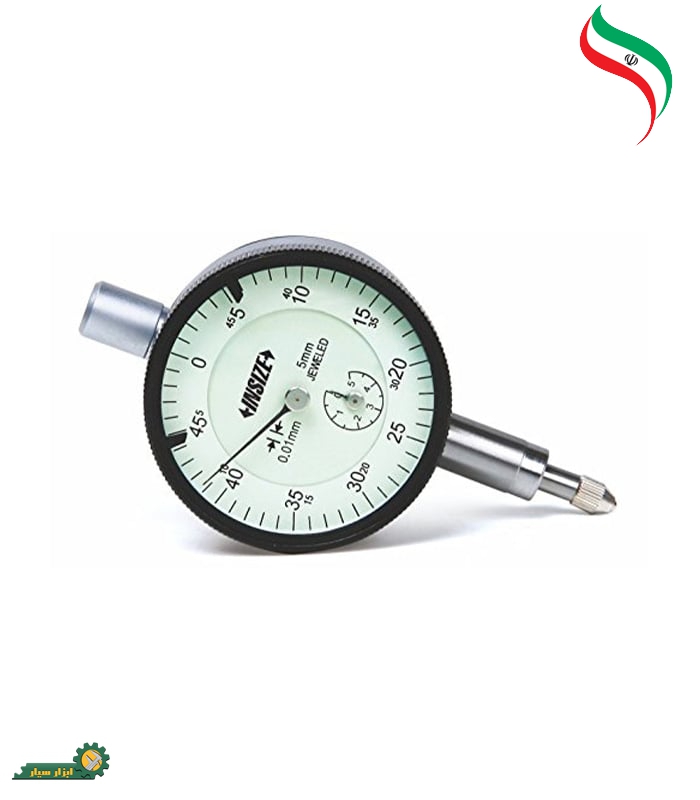

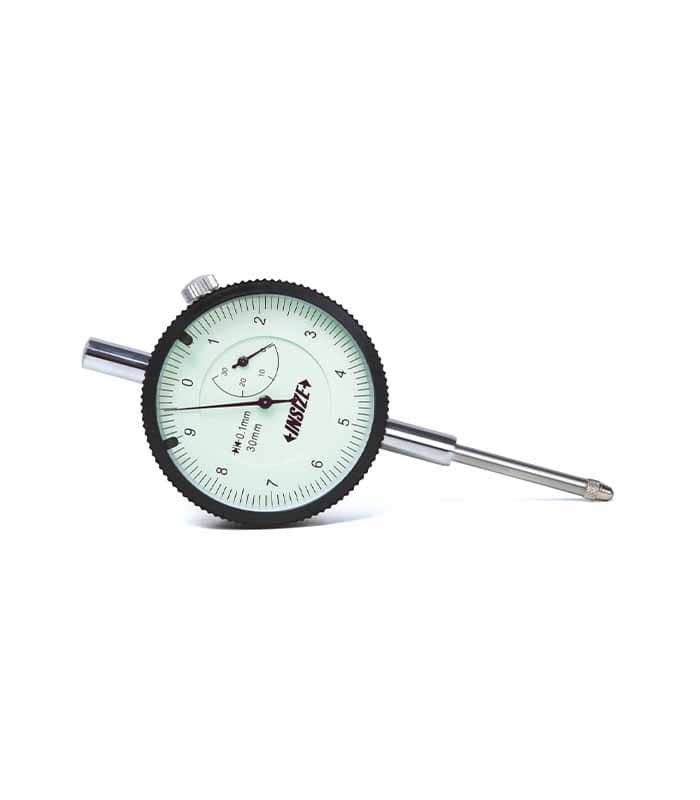

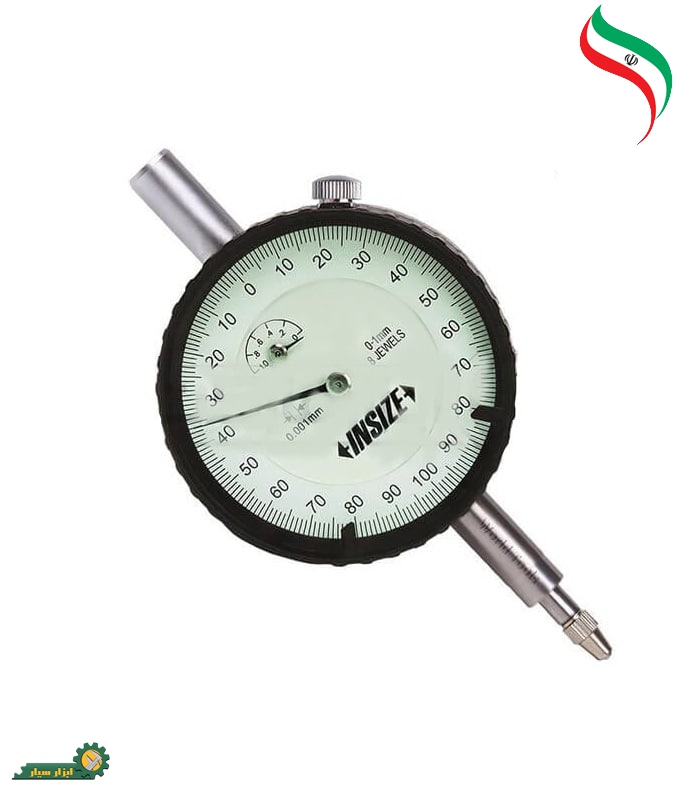

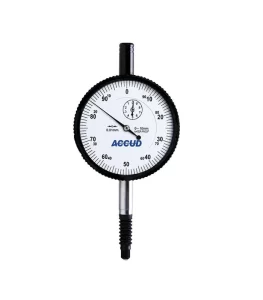

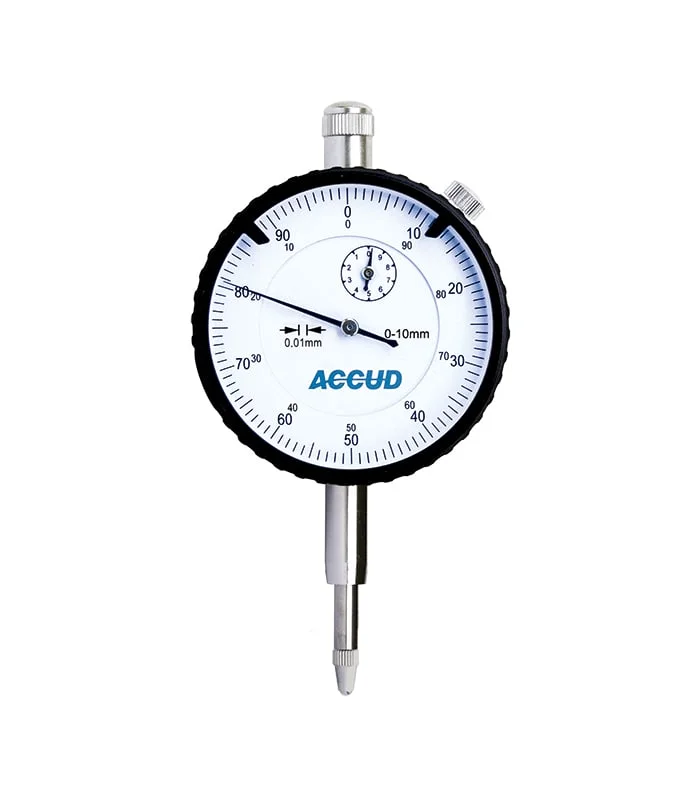

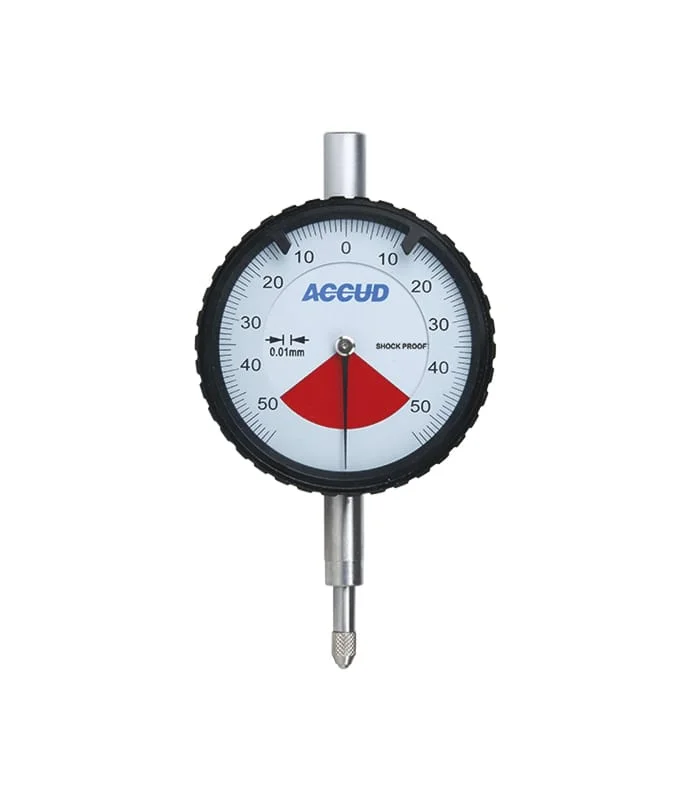

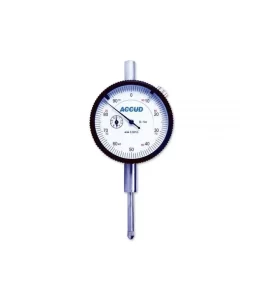

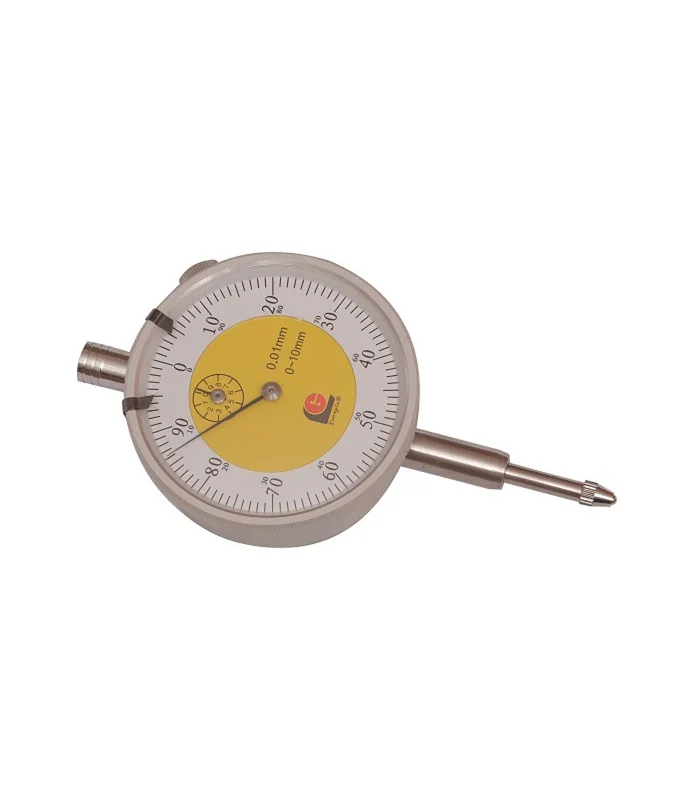

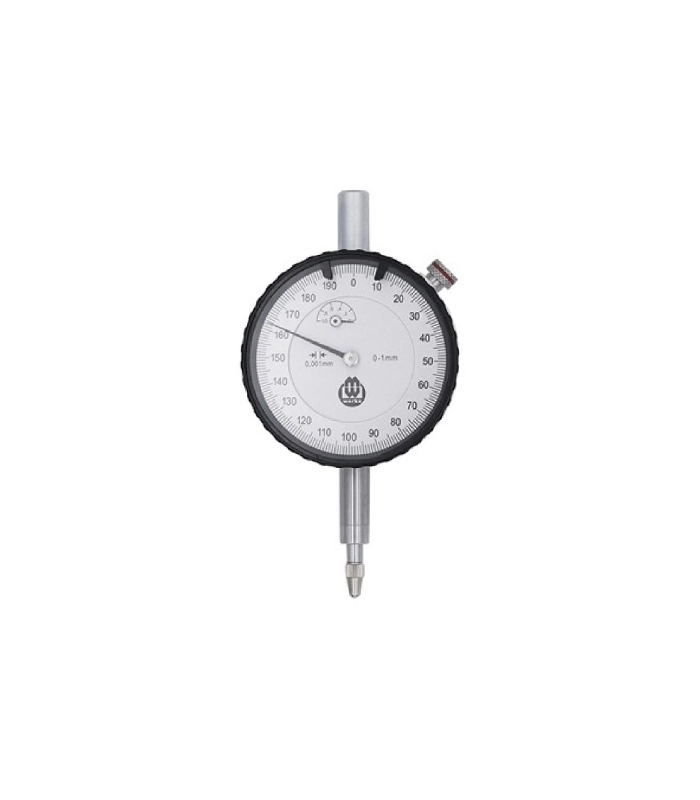

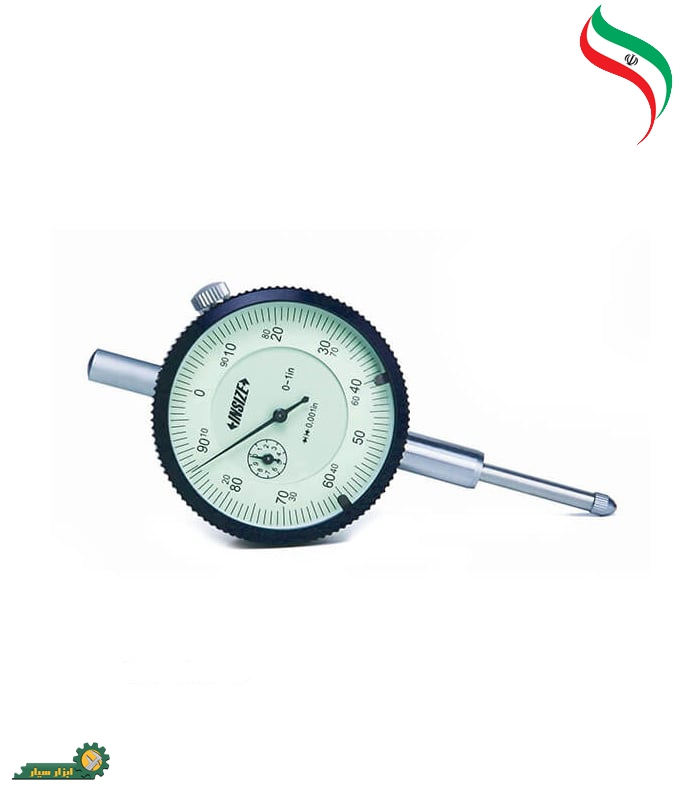

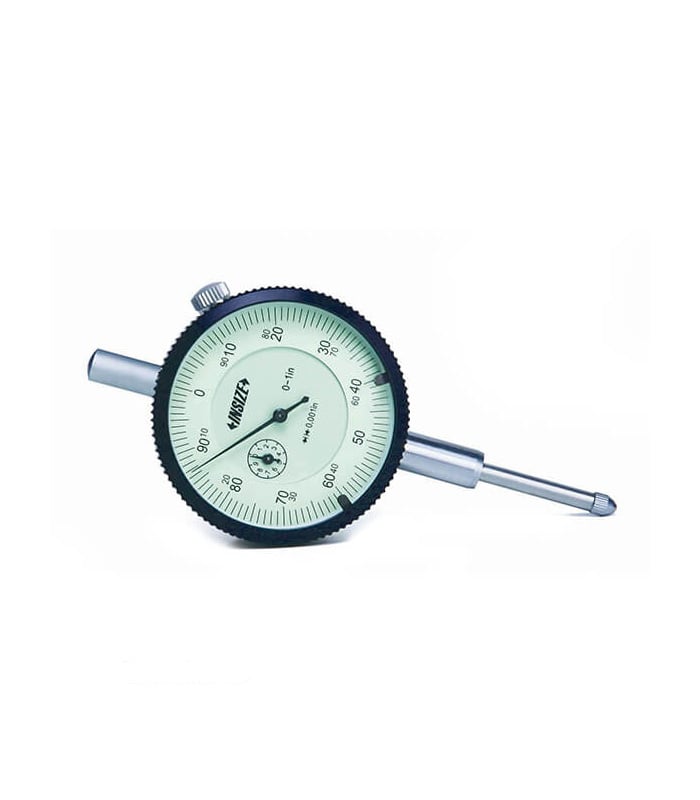

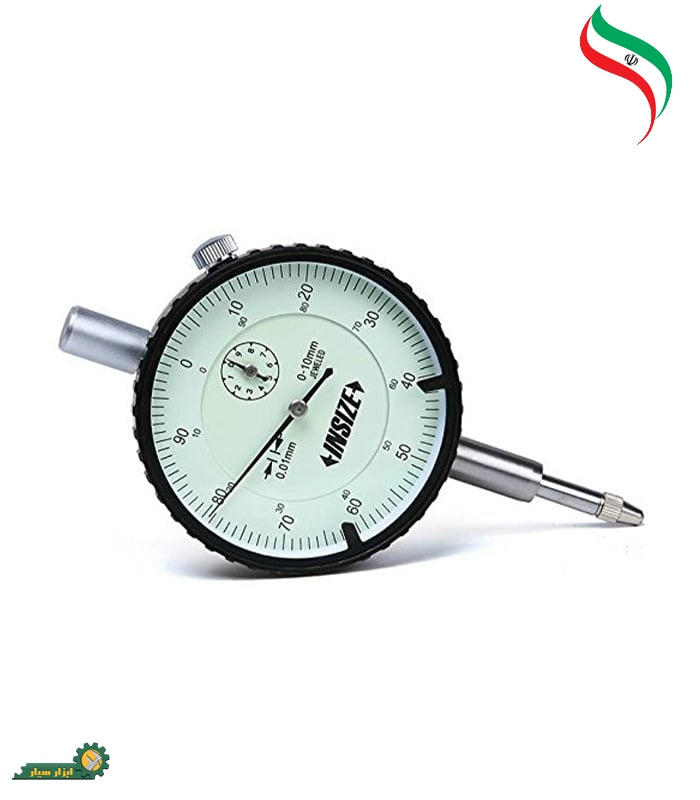

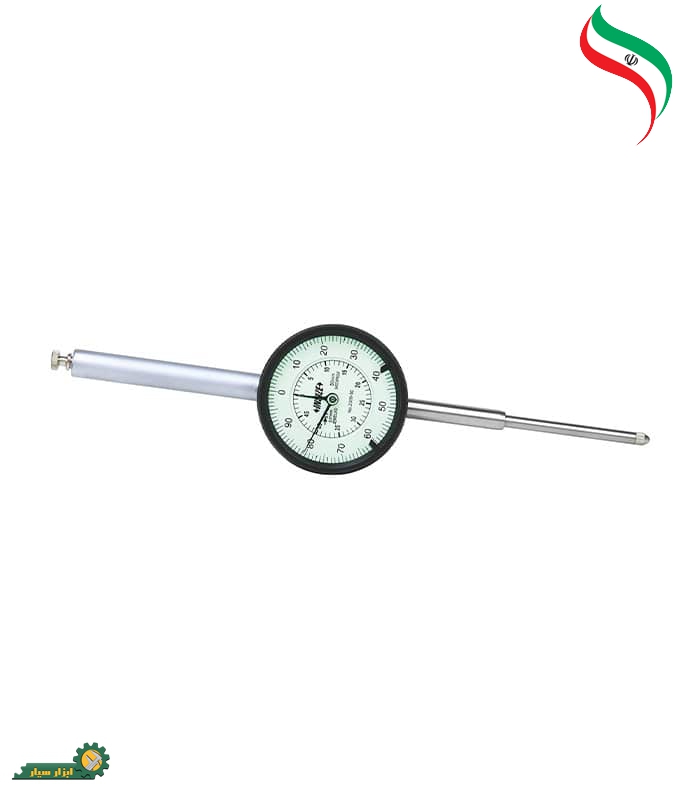

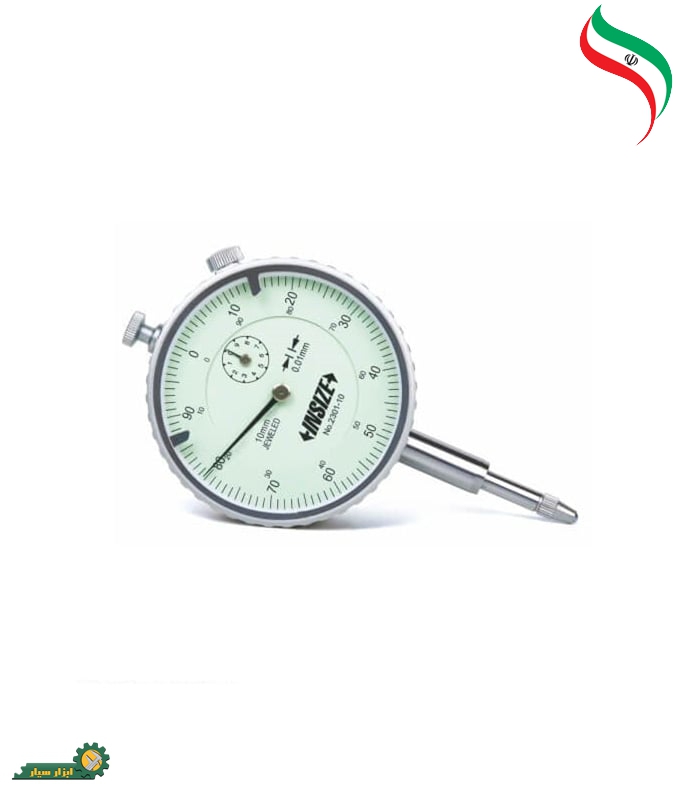

ساعت اندیکاتور آنالوگ یا عقربه ای
این ساعت نسبت به ساعتهای دیجیتال بیشتر مورد استفاده قرار میگیرد. علت اصلی آن قیمت پایینتر این وسیله میباشد.
این ساعت از نظر ظاهری شبیه به ساعتهای اندیکاتور معمولی بوده و دارای سه عقربه میباشد.

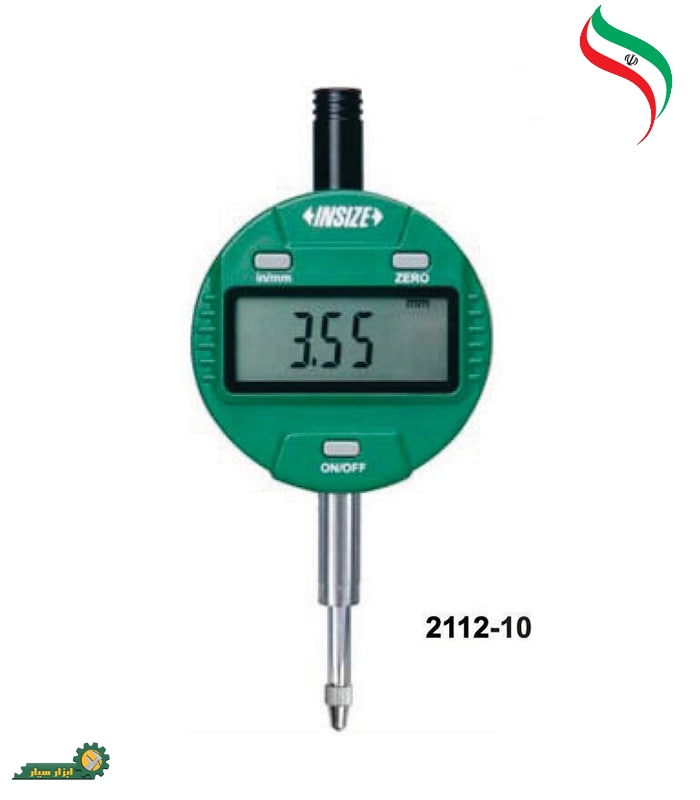

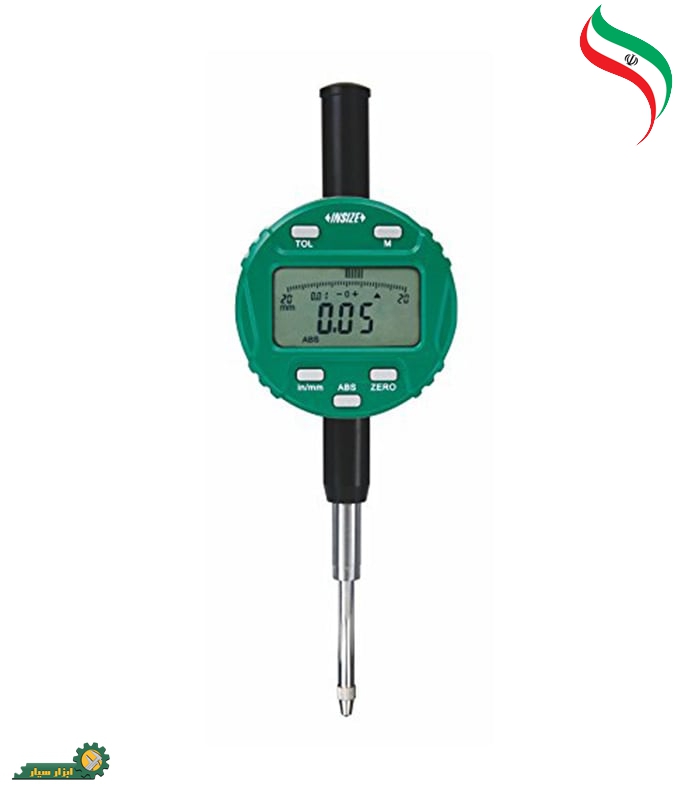

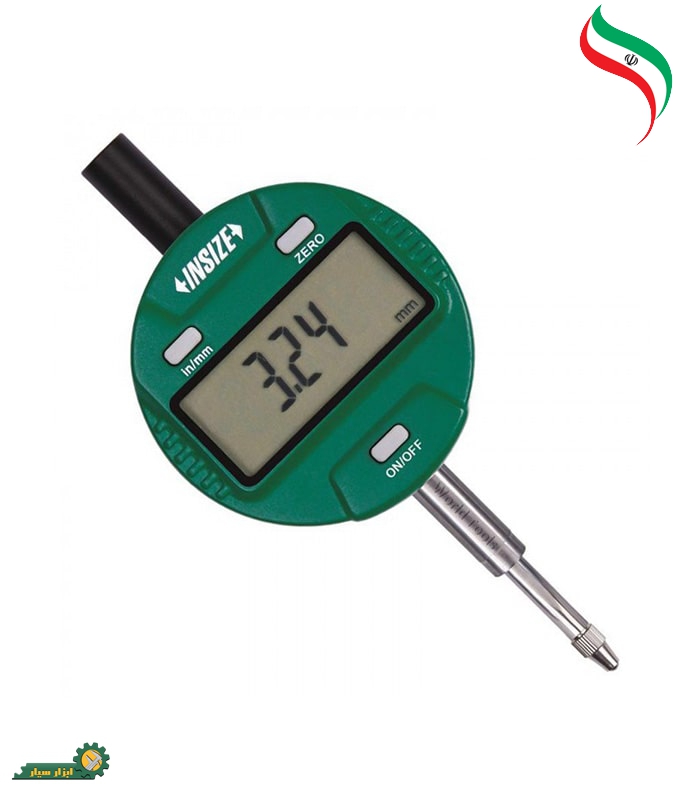

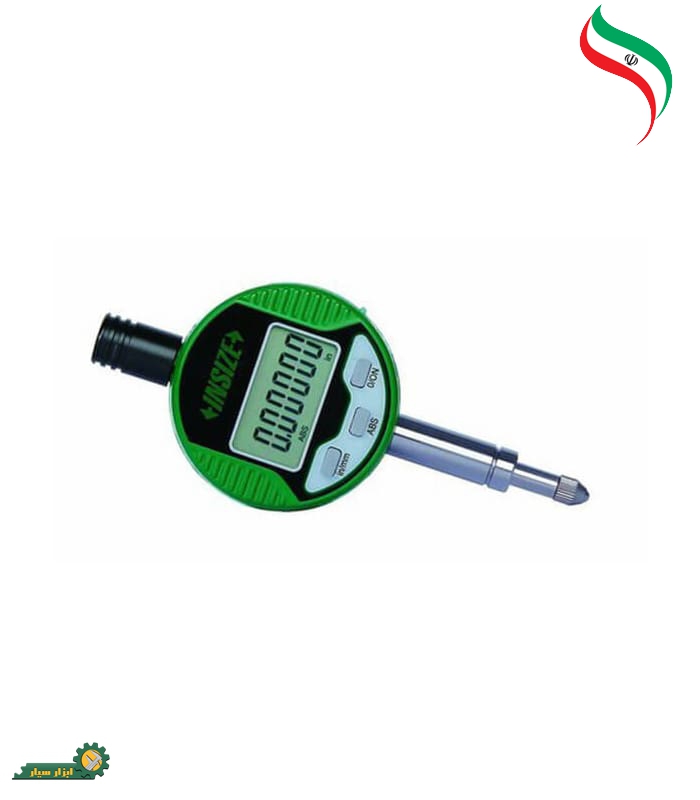

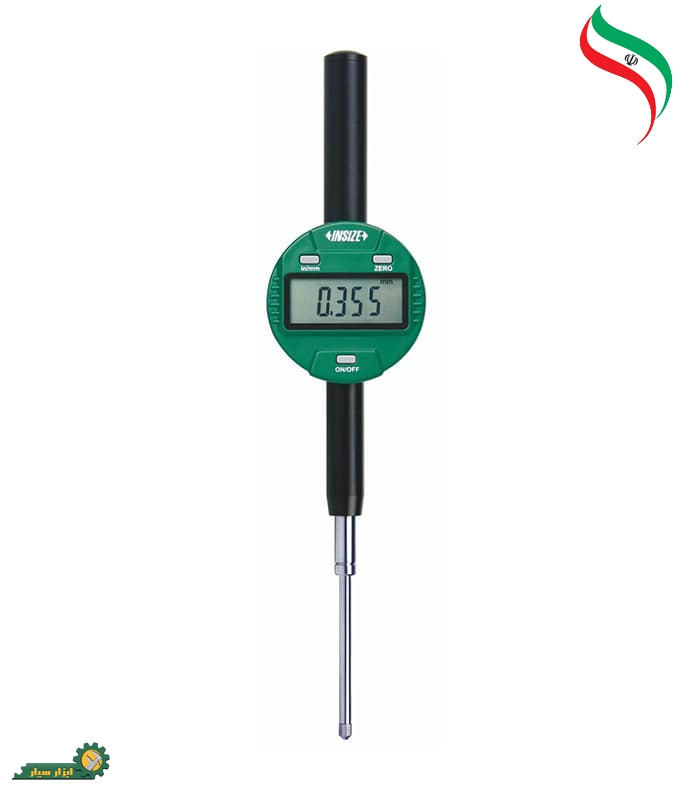

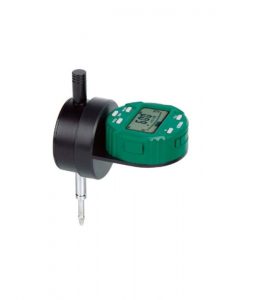

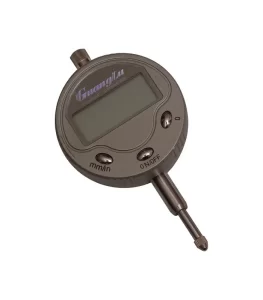

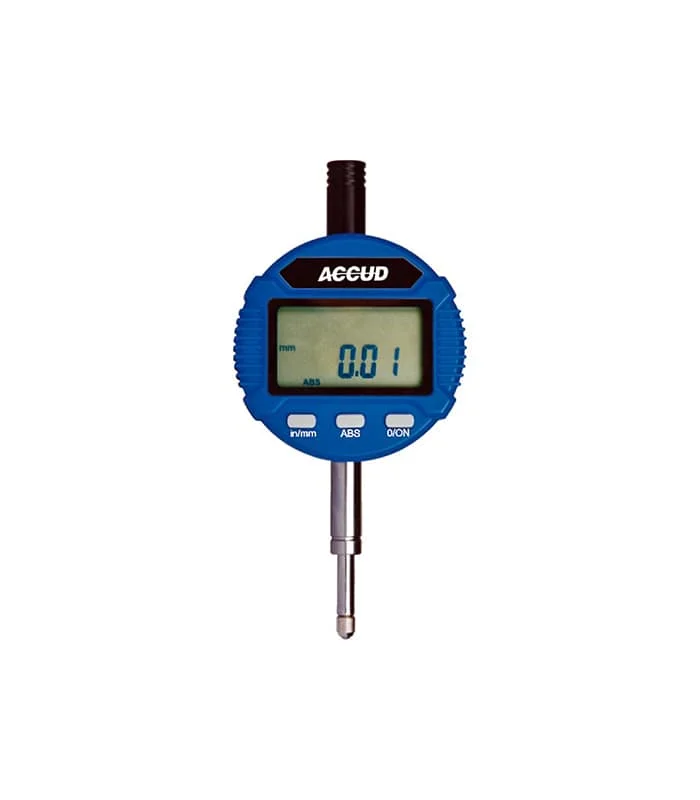

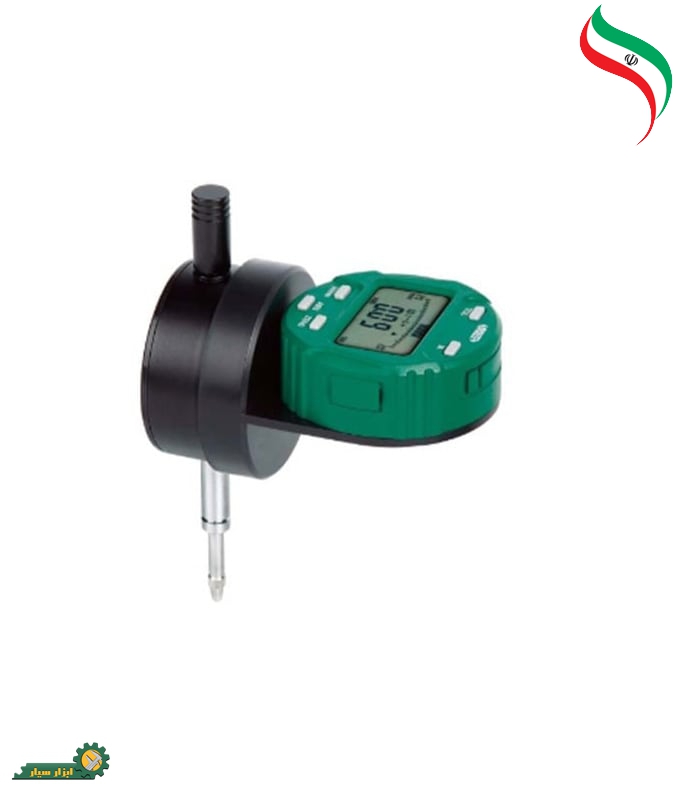

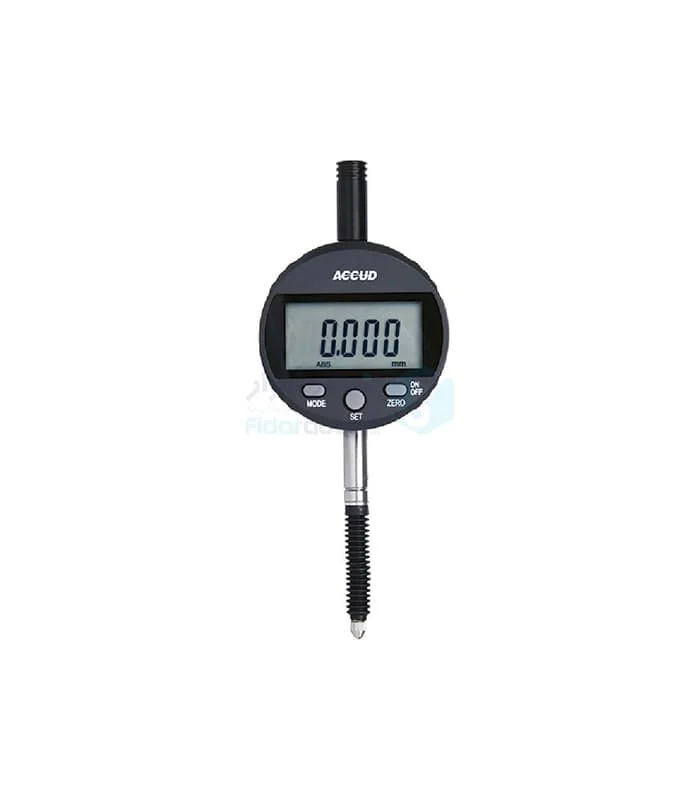

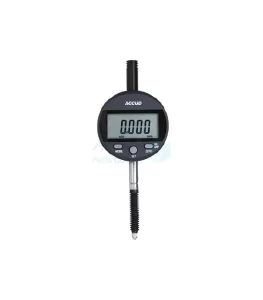

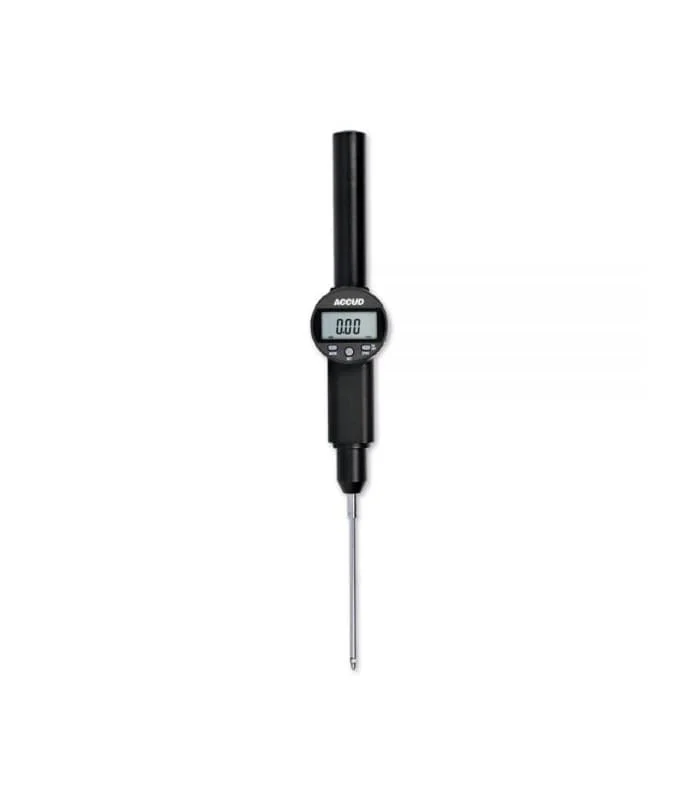

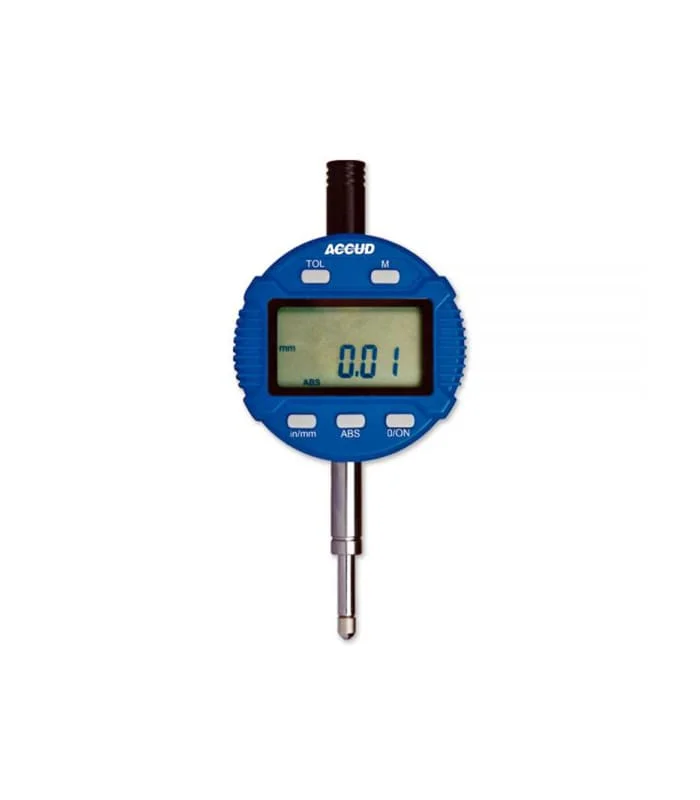

ساعت اندیکاتور دیجیتال
ساعتهای اندیکاتور دیجیتال نسبت به پیشینیان آنالوگ خود مزایایی دارند. بسیاری از مدل های نشانگر دیجیتال میتوانند داده ها را بصورت الکترونیکی از طریق رابط کاربری مانند RS-232 یا USB ضبط و انتقال دهند. این امکان کنترل فرایند آماری (SPC) را تسهیل می کند ، زیرا یک رایانه می تواند نتایج اندازه گیری را در یک مجموعه داده های جدولی (مانند جدول پایگاه داده یا صفحه گسترده) ثبت کند و آنها را تفسیر کند (با انجام تجزیه و تحلیل آماری روی آنها). این کار از ضبط دستی ستون های طولانی اعداد جلوگیری میکند ، که نه تنها خطر ابتلا به خطا در هنگام معرفی خطرات اپراتور را کاهش میدهد. مزیت دیگر ساعت اندیکاتور دیجیتال این است که میتوان آنها را با فشار دادن یک دکمه بین واحدهای متریک و اینچی جابجا کرد و بدین ترتیب از یک مرحله تبدیل واحد جداگانه برای تایپ کردن به یک ماشین حساب یا مرورگر وب جلوگیری کرده و سپس نتایج را تایپ کنید.
ساعت شیطانکی
یکی از معروفترین ساعتهای اندازه گیری ساعت شیطانکی است که مخصوص کنترل قطعات و ماشین آلات میباشد.

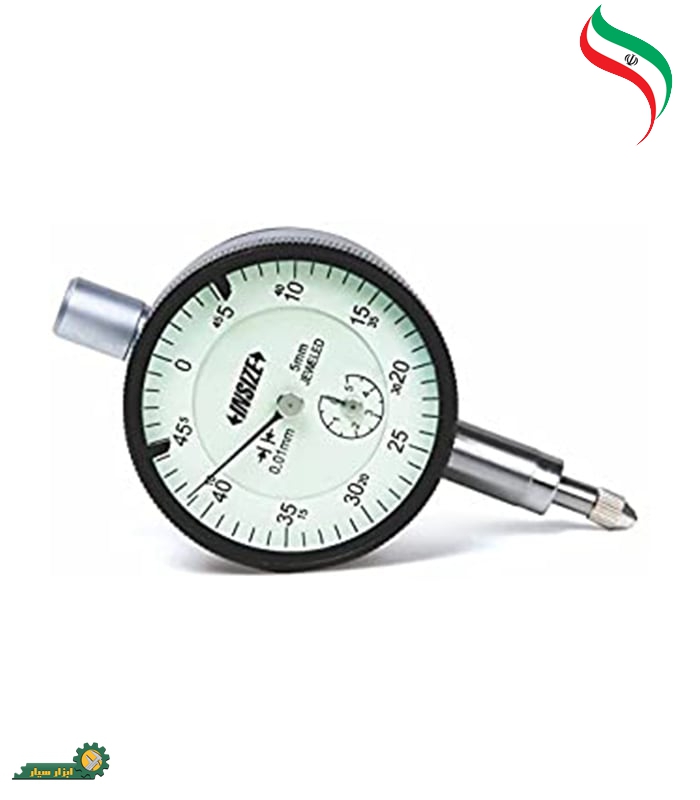

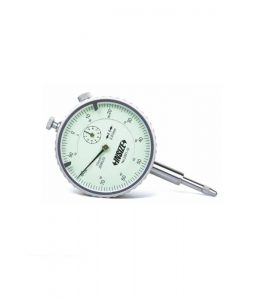

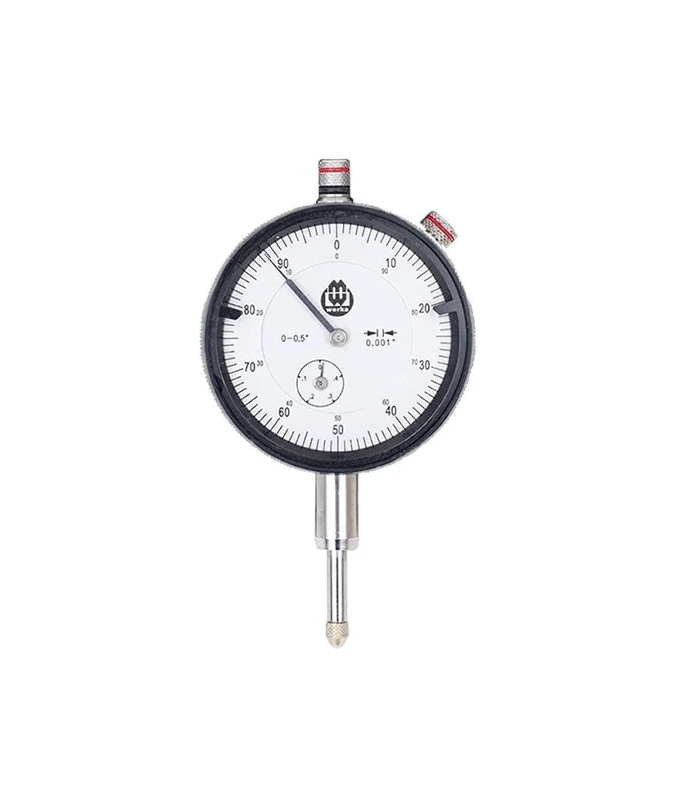

ساعت اندیکاتور معمولی
ساعت اندیکاتور معمولی ، یک صفحه نمایش شماره گیری شبیه به یک ساعت با دست ساعت ارائه میدهد. دستها به فارغ التحصیلی در مقیاس دایره ای روی شماره گیری که فاصله نوک پروب از یک تنظیم صفر را نشان میدهد ، اشاره میکنند. کارهای داخلی یک ساعت اندیکاتور معمولی شبیه به کارهای ساعت دقیق یک ساعت مچی مکانیکی است ، به جای یک فرار آونگ برای خواندن زمان ، از یک قفسه و دنده سنج برای مطالعه موقعیت پروب استفاده میکند. سمت شافت پروب نشانگر با دندان بریده میشود تا دنده قفسه را تأمین کند. هنگامی که کاوشگر حرکت میکند ، چرخ دنده قفل یک چرخ دنده پین را به چرخش هدایت میکند و دست نشانگر “ساعت” را می چرخاند. چشمه ها مکانیزم چرخ دنده را از قبل بارگذاری میکنند تا خطای واکنش در خواندن به حداقل برسد. کیفیت دقیق فرم های چرخ دنده و آزادی تحمل ، دقت قابل تکرار اندازه گیری را تعیین میکند.
