کولیس چرخ دنده چیست؟

کولیس چرخ دنده چیست؟

کولیس چرخ دنده چیست؟

کولیس کاربردهای گسترده ای در مهندسی ، پزشکی و صنایع مختلف دارد. کولیس برای ابعاد مستقیم مناسب است. نحوه خواندن اندازه گیری ها به نوع اندازه گیری کولیس بستگی دارد. نوع اندازه گیری کولیس به سه دسته تقسیم می شود. نوع رایج آن با نام کولیس ورنیه ، کولیس معمولی یا کولیس دیجیتال شناخته می شود. کولیس Digital دقیق ترین نوع کولیس در بازار است و استفاده از آن بسیار ساده تر از کولیس Vernier و کولیس Clock است. دامنه اندازه گیری از 0 تا 15 سانتی متر ، 0 تا 20 سانتی متر و 0 تا 30 سانتی متر اندازه های معمول و پرکاربرد کولیس است. دقت اندازه گیری کولیس نیز معمولاً صد و دو صدم میلی متر یا 0.0005 و 0.001 اینچ است.

کولیس ها انواع مختلفی دارند عبارتند از :

  • کولیس ساعتی
  • کولیس عمق سنج
  • کولیس ارتفاع سنج
  • کولیس چرخ دنده

با ابزار سیار همراه باشید.

چگونه از انواع نام برده کولیس استفاده کنیم؟

کولیس ساعتی، ابزاری برای اندازه گیری دقیق است. عملکرد اصلی ابزار،عقربه ای بودن آن است که استفاده از آن و همچنین خواندن مقدار اندازه گیری شده را آسان تر می کند. این ویژگی باعث برتری کولیس ساعتی نسبت به کولیس های ورنی شده است.

معایب کولیس عقربه ای

با توجه به استفاده از مکانیزم دنده و چرخ دنده شانه ، کاربران باید توجه زیادی به کولیس ها داشته باشند.

در صورتی که این ابزار از دست فردی بیفتد ، ممکن است چرخ دنده ها و چرخ دنده های شانه به زمین برخورد کرده و سپس نامناسب تنظیم شوند و یا دوباره جا به جا شوند.

در این حالت ، دقت اندازه گیری از بین رفته و دیگر اعتمادی به کولیس ساعتی نیست.

“سازوکار و یا مکانیزم کولیس”

در چنین مواردی ، کالیبراسیون دستگاه دشوار و مشکل ساز است.

مقیاس اندازه گیری برای این محصول فقط از یک واحد تشکیل شده است.

این بدان معنی است که شما باید کولیس متریک یا اینچ تهیه کنید. در واقع ، شما نمی توانید همزمان دو واحد را مشاهده کنید.

اگر واحدی نیاز به تبدیل داشته باشد ،شخص دچار اشتباه می شود

کولیس عمق سنج

از این کولیس برای اندازه گیری عمق شیارها و سوراخ های پله استفاده می شود ، تفاوت اصلی آنها با سایر کولیس این است که کشو ثابت است و خط کش مدرج درون آن حرکت می کند.

روش اندازه گیری عمق سنج کولیس به شرح زیر است:

  • پیچ قفل را باز کنید.
  • سطح صاف کشو را روی یک سطح کار قرار دهید.
  • خط کش را تا انتهای نقطه اندازه گیری کنید.
  • هنگامی که نوک خط کش به انتهای کار رسید ، پیچ قفل را محکم کنید.
  • اندازه گیری عمق را از کار خارج کرده و اندازه آن را تعیین کنید.

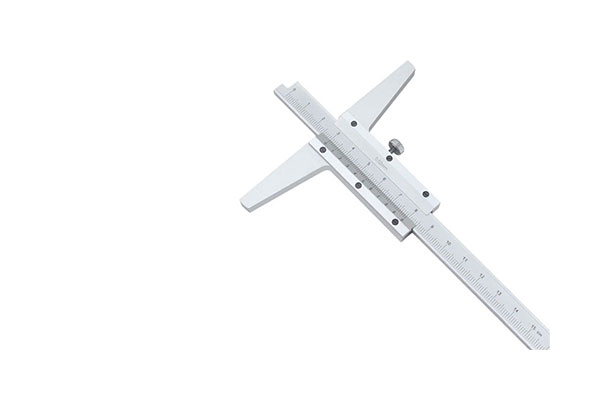

کولیس عمق سنج
کولیس ارتفاع سنج

کولیس برای اندازه گیری ارتفاع پله ها و قطعات استفاده می شود ، و یک براکت مخصوص برای نصب ساعت اندازه گیری بر روی ارتفاع سنج کولیس فراهم می کند.

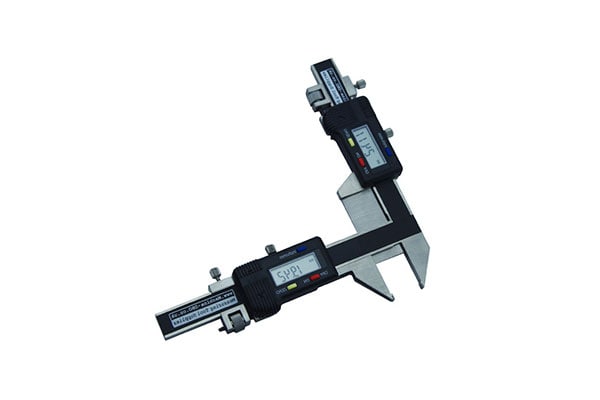

کولیس چرخ دنده

برای اندازه گیری دنده های چرخ دنده به کار می رود.

امکانات کولیس چرخ دنده

کولیس به شما امکان می دهد ضخامت ، اندازه و ابعاد داخلی و خارجی اجسام را با دقت صدم میلی متر اندازه بگیرید.

اگرچه خط کش های معمولی از یک میلی متر بسیار دقیق هستند ، اما برای محاسبه عمق سوراخ ها یا اجسام توخالی می توانید از کولیس ورنی نیز استفاده کنید که با ابزارهای دیگر آسان نیست.

کولیس چرخ دنده را چگونه می خوانند؟

با توجه به تقسیمات موجود در کولیس (خط کش ، ورنیه) ، اندازه های ایجاد شده روی آن قابل خواندن است. ابتدا اندازه های صحیح را از قانون کولیس بخوانید و سپس اندازه های ریز را  با استفاده از ورنیه می خوانید.

1) قطعه کار را بین فک ها  قرار دهید.

2) برای جابجایی فک متحرک ، لطفا موقعیت مکان نما صفر و خط آخر مکان نما را مشخص کنید.

3) اگر خط صفر ورنر مماس شاخص خط کش باشد و خط آخر ورنیه نیز مماس شاخص خط کش باشد ، یک مقدار صحیح را می توان از روی کولیس خواند.

کولیس ها به 4 اصل اندازه گیری می کنند عبارتند از :

1) از کولیس مناسب برای اندازه گیری هر شکل هندسی روی قطعه کار استفاده کنید.

2) هنگام اندازه گیری با کولیس ، شرایط اندازه گیری را ایجاد کنید تا شاخص های اندازه در کولیس مطابق با دید شخصی باشد.

3) تا حد امکان از ساییدگی فک های کولیس روی سطح قطعه کار خودداری کنید.

4) هنگام اندازه گیری مرکز فک ، کولیس را با قطعه کار لمس کنید.
